Давление 16 бар
Рабочий запас давления помогает удерживать стабильную подачу воздуха на лазерное оборудование при технологической нагрузке.
Стабильная пневмосистема
Почему лазеру нужен правильный компрессор
Для лазерной резки критичны стабильное давление, сухой воздух и предсказуемая работа компрессорной станции. Недостаточная подготовка воздуха может привести к нестабильной работе оборудования, повышенной нагрузке на пневмосистему и ухудшению качества технологического процесса.
Сухой воздух
Встроенный осушитель и сепарация конденсата снижают риск попадания влаги в магистраль и пневмосистему станка.
Фильтрация ATS
Магистральные фильтры P, M, H, C с угольной последней ступенью формируют комплексную подготовку воздуха.
GM15 и GM22
Модели GMP для лазерной резки

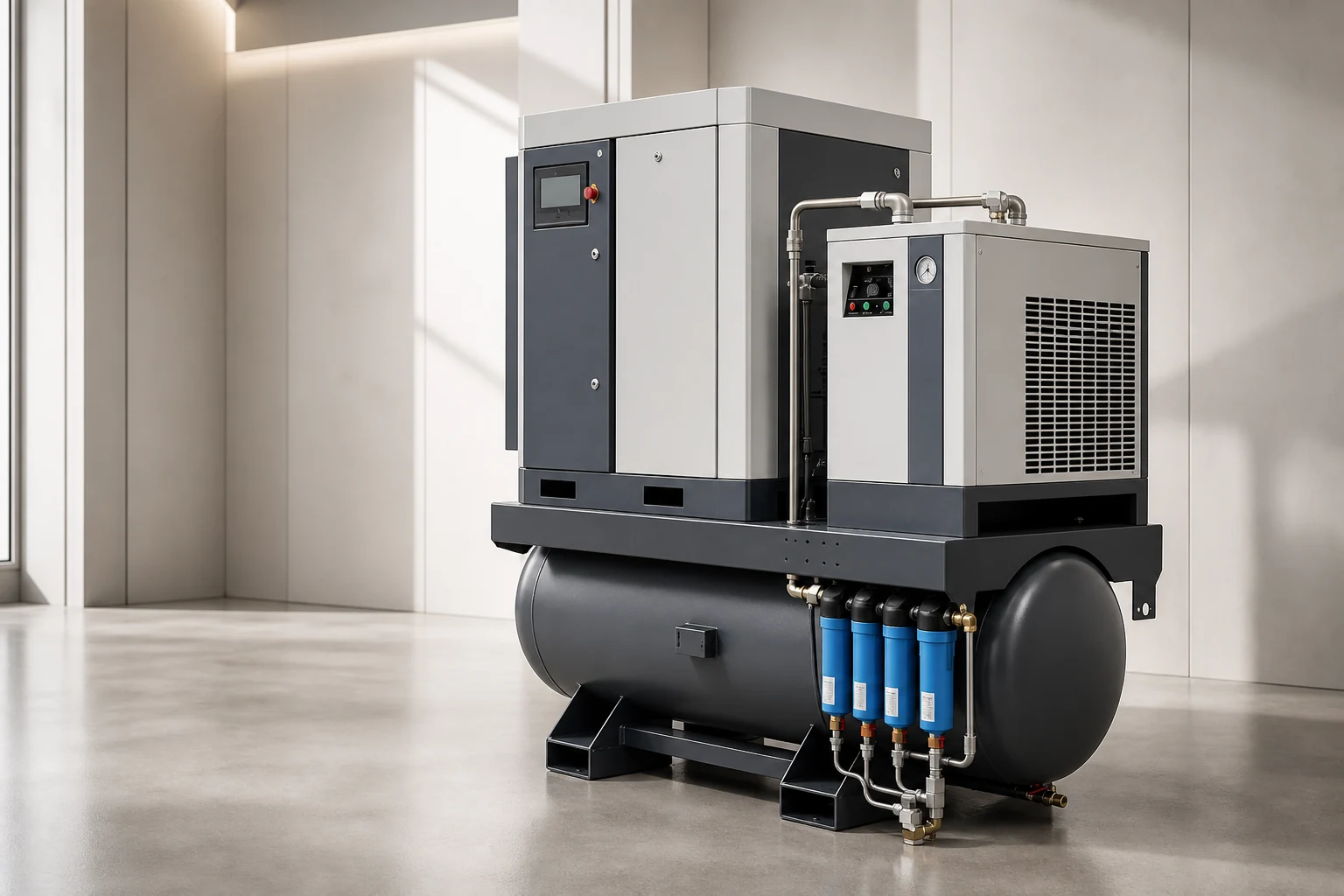

Обе модели объединяют компрессор, ресивер, осушитель, фильтрацию и частотное управление в единой промышленной установке.
| Модель | Мощность | Давление | Производительность | Ресивер | Осушитель | Блок | VSD | Габариты | Вес | Выход |
|---|---|---|---|---|---|---|---|---|---|---|
| GM15-16-500D GE VSD | 15 кВт | 16 бар | 1,65 м³/мин | 500 л | ADR-2,5 | GE | есть | 2000x900x1830 мм | 696 кг | G 3/4" |
| GM22-16-500D GE VSD | 22 кВт | 16 бар | 2,5 м³/мин | 500 л | ADR-3,8 | GE | есть | 2000x900x1860 мм | 830 кг | G 1" |
GM15-16-500D GE VSD
- Мощность
- 15 кВт
- Давление
- 16 бар
- Производительность
- 1,65 м³/мин
- Ресивер
- 500 л
- Осушитель
- ADR-2,5
- Блок
- GE
- VSD
- есть
- Габариты
- 2000x900x1830 мм
- Вес
- 696 кг
- Выход
- G 3/4"
GM22-16-500D GE VSD
- Мощность
- 22 кВт
- Давление
- 16 бар
- Производительность
- 2,5 м³/мин
- Ресивер
- 500 л
- Осушитель
- ADR-3,8
- Блок
- GE
- VSD
- есть
- Габариты
- 2000x900x1860 мм
- Вес
- 830 кг
- Выход
- G 1"
Нужен расчет под конкретный лазер?
Подберем модель по расходу воздуха, режиму работы и требованиям к подготовке.
Получить подбор
Подберем модель по расходу воздуха, режиму работы и требованиям к подготовке.
Промышленная комплектация
Европейские комплектующие и узлы контроля
Архитектура GE VSD объединяет проверенные компоненты, точное управление и комплексную подготовку воздуха для стабильной работы лазерного оборудования.
16 барстабильное рабочее давление
VSDадаптация к фактической нагрузке
500 линтегрированный ресивер
ATS, Италияфильтры P, M, H, C и угольная последняя ступень
SKF, Швециявысококачественные подшипники
KTR, Германиявентилятор охлаждения
VMC, Италиятермостатический клапан
CEME, Италиявпускной клапан
HOERBIGER, Германияклапан минимального давления
INOVANCEчастотный преобразователь VSD
MAM6090контроллер компрессора
Винтовой блок GE
Винтовой блок GE: усиленная база для стабильной работы лазерного оборудования
GE - технологичная комплектация с акцентом на стабильность, производительность и энергоэффективность.
6
высококачественных подшипников SKF.
50 000
часов - расчетный срок службы подшипников.
15%+
заявленное повышение эффективности сжатия за счет профиля ротора.
VSD
адаптация производительности к фактическому расходу воздуха.
Частотное управление
Почему частотный преобразователь INOVANCE (VSD) важен для лазерной резки
Переменный расход
Частотный привод помогает адаптировать производительность компрессора к фактическому потреблению воздуха.
Плавный пуск
Снижается ударная нагрузка на электросеть и механические узлы при запуске оборудования.
Стабильное давление
Управление оборотами помогает удерживать давление без лишней цикличности при изменении режима работы лазера.
Двойное частотное управление

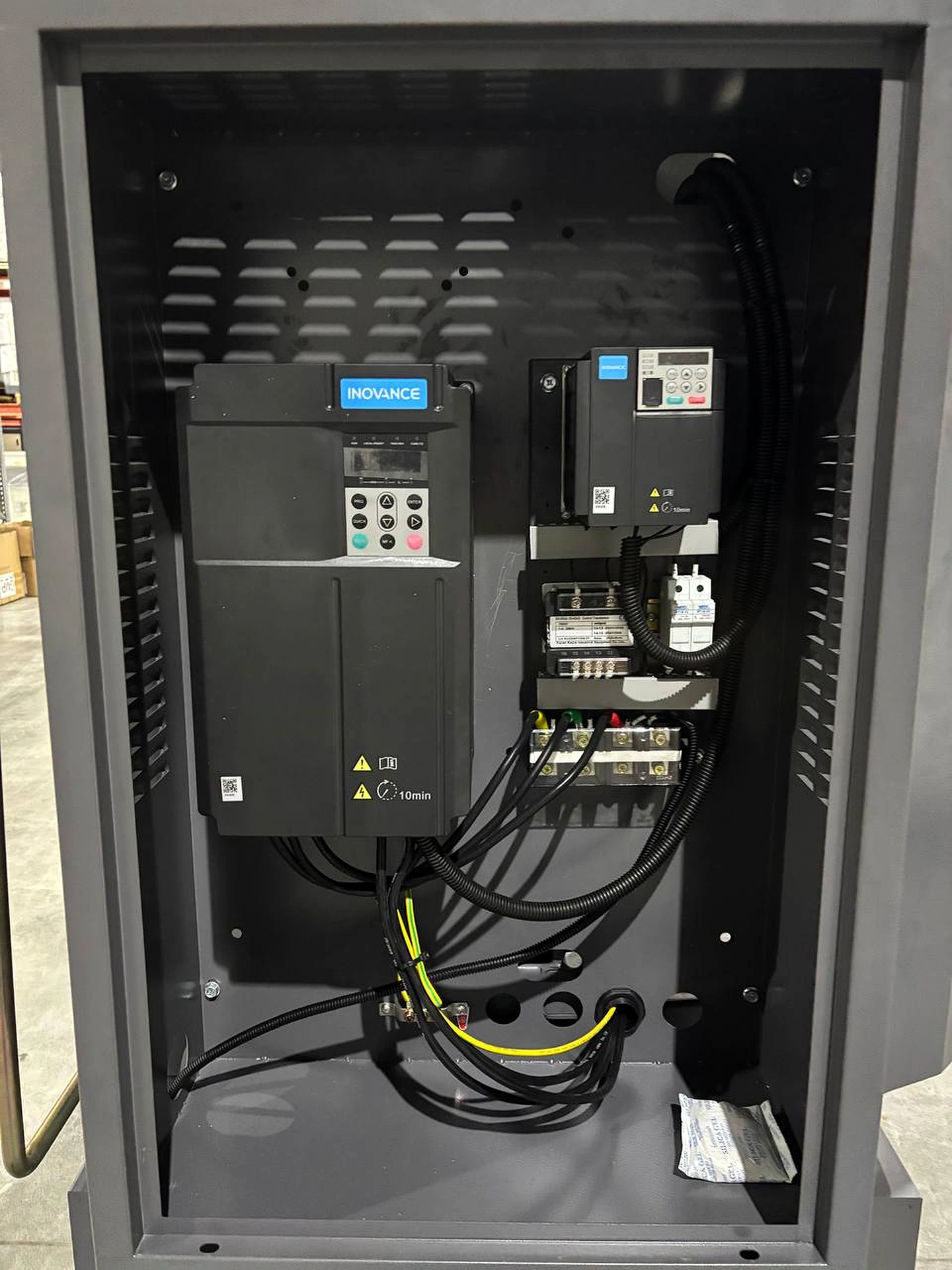

Два преобразователя INOVANCE в каждом компрессоре
Отдельные частотные преобразователи управляют основным электродвигателем и двигателем вентилятора охлаждения. Оба узла регулируются в соответствии с фактической нагрузкой компрессора.
01
Основной двигатель
Преобразователь регулирует частоту вращения винтового блока и согласует производительность с текущим расходом воздуха.
02
Вентилятор охлаждения
Второй преобразователь отдельно управляет вентилятором, поддерживая требуемый тепловой режим без постоянной работы на максимальных оборотах.
03
Инженерный уровень
Двухинверторная архитектура встречается редко и выделяет GMP среди китайских компрессоров точностью управления, энергоэффективностью и ресурсом узлов.
INOVANCE
Один из ведущих мировых поставщиков промышленной автоматизации. Компания выпускает современные AC-приводы, сервосистемы, системы управления движением, ЧПУ, ПЛК и HMI; установленная база приводов превышает 17 млн единиц.
PM-двигатель · IP55

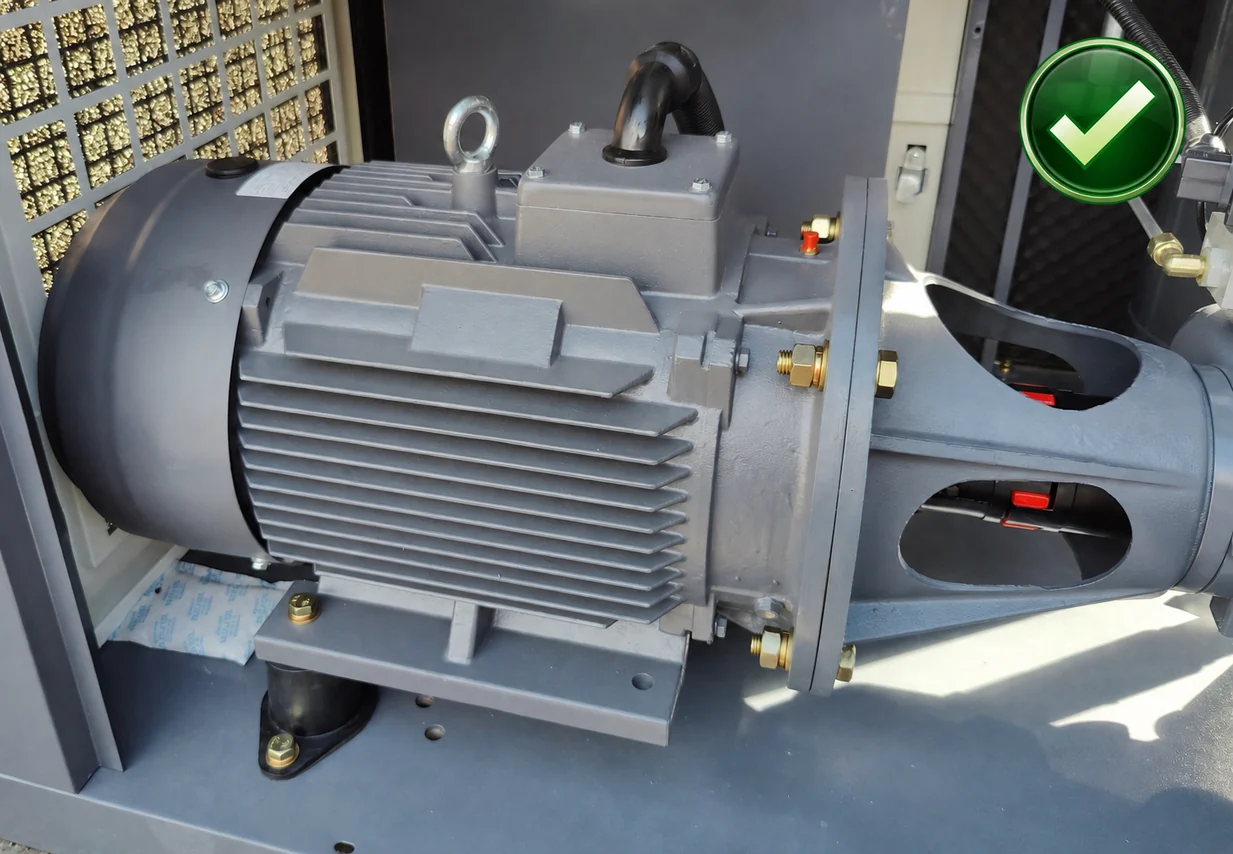

Двигатель на постоянных магнитах для точной работы с INOVANCE
В компрессорах используются высококачественные двигатели, специально разработанные для частотного регулирования инверторами INOVANCE. Согласованная система привода поддерживает стабильную работу во всем рабочем диапазоне.
Диапазон производительности
30–100%от номинальной производительности компрессора — с адаптацией к фактическому расходу воздуха.
PM MOTOR
IP55
INOVANCE READY
Закрытое исполнение IP55
Оболочка защищает двигатель от пыли и струй воды. Это практичнее для промышленной среды, чем открытые двигатели IP23, чувствительные к загрязнению и условиям установки.
Постоянные магниты
PM-технология обеспечивает эффективное преобразование энергии и устойчивую работу при изменении частоты вращения без необходимости постоянно работать на номинальной мощности.
Разработан для INOVANCE
Характеристики двигателя согласованы с инверторным управлением INOVANCE, поэтому производительность плавно регулируется от 30% до 100% под текущую нагрузку лазера.
Контролируемый тепловой режим
Работа без лишних пусков и длительной перегрузки снижает тепловую нагрузку, помогает предотвратить перегрев двигателя и повышает надежность компрессорной станции.
Рекомендуемое решение
PM-двигатель IP55
Закрытая защищенная оболочка, широкий диапазон регулирования и согласованная работа с частотным приводом.
Бюджетное решение

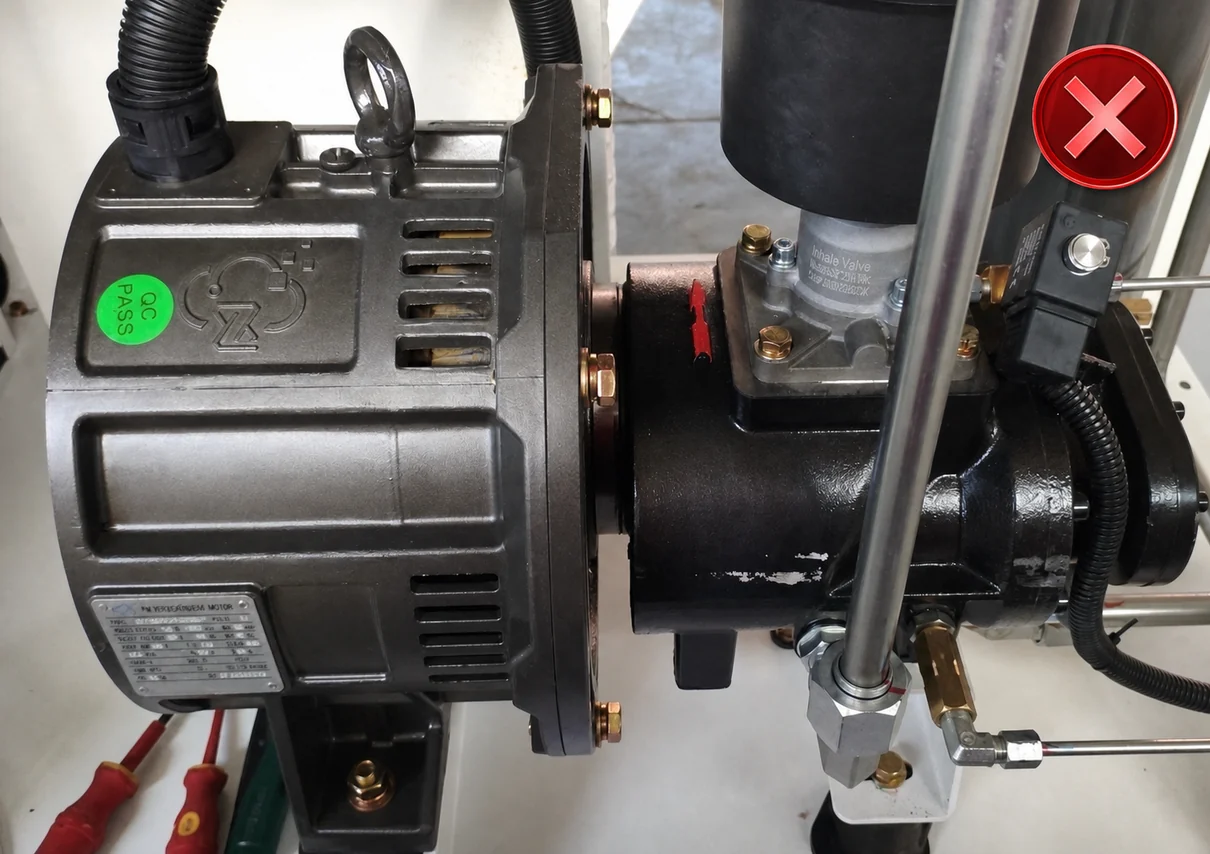

Схемы с двигателем IP23
Более открытое исполнение требует чистой среды и продуманной вентиляции; защита от пыли и воды существенно ниже.
KWT Market
Подобрать компрессор под лазерное оборудование
GMP GM15-16-500D GE VSD и GMP GM22-16-500D GE VSD - сильные решения для лазерной резки, где требуется 16 бар, сухой воздух, встроенная подготовка и промышленная комплектация.
